英飞凌IGBT厂家 > 英飞凌IGBT > 英飞凌IGBT模块 TT215N22KOF 410A 2200V
  • 产品名称: 英飞凌IGBT模块 TT215N22KOF 410A 2200V

  • 产品类型: 英飞凌IGBT

  • 产品型号: TT215N22KOF

  • 发布时间: 2018-09-26


产品描述

二极管反向恢复电流上升时,杂散电感上产生的电压是与母线电压相抵的。反向恢复电流下降时,杂散电感电压与母线电压同向,电压落在二极管上,二极管出现电压尖峰 二极管出现电压尖峰,风险加大。如果杂散电感比较大 如果杂散电感比较大,二极管就更加危险了,容易跑出安全工作区。

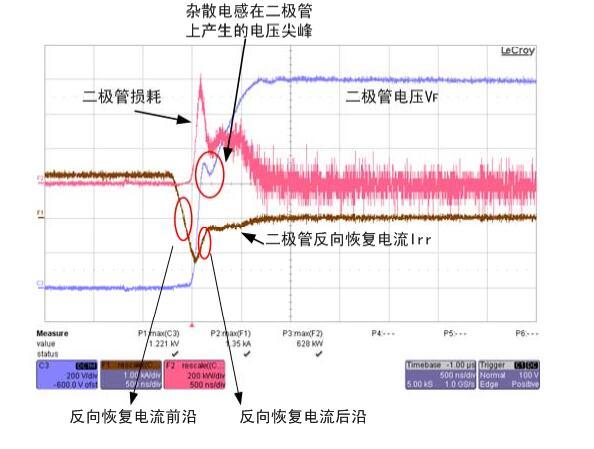

二极管的电压尖峰是由于杂散电感与二极管反向恢复电流的后沿相作用而产生的。所以减小直流母排的杂散电感及优化反向恢复电流的后半沿的斜率都可以有效提高二极管的安全裕量。下图中红色线为二极管的瞬时功率,在二极管反向恢复电流达到最大值后,二极管的功率也达到最大值,如果此时二极管电压尖峰明显,则二极管损坏的风险将大大增加,因此杂散电感大小对二极管意义也很大。

11

当不平衡状况发生时,直流侧电压中将出现二次纹波。对于传统的基于电网电压定向的单坐标系矢量控制,由于并网电流的有功分量给定由直流侧电压外环提供,因而直流侧电压环为抑制直流侧电压的脉动会将二次纹波分量作为给定传递给电流给定,从而使得并网电流中出现三次谐波,并会逐步叠加出更高次的谐波。即采用传统的控制算法当不平衡状况发生时将造成直流侧电压中的低次偶次谐波,和并网电流中相应的奇次谐波。因而有必有采用不平衡控制策略加以改进。

光伏电站低电压穿越控制策略对于光伏发电系统来说,低电压穿越技术最关键的部分就是平衡状态和不平衡状态下的电网电压跌落检测技术,这其中包括电网锁相技术,正序负序分离技术,由于不平衡跌落的存在,系统必须首先提取电网电压的正负序分量,以及电网电压正序矢量相位信息,将电网电压平衡跌落作为不平衡跌落的一个特殊状态来进行控制。
