基本参数

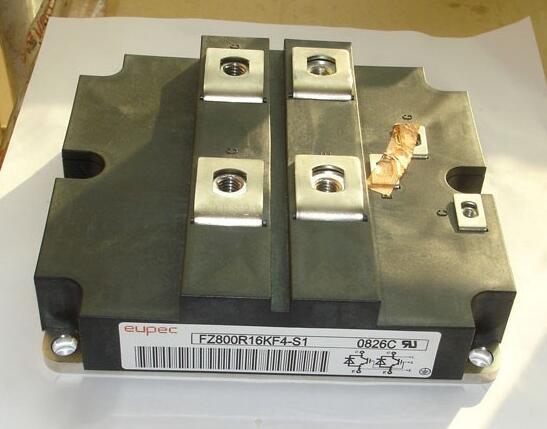

制造商: 英飞凌

产品种类: IGBT 模块

集电极发射极最大电压 VCEO: 1600 V

集电极射极饱和电压: 3.3 V

在25 C的连续集电极电流: 800 A

栅极射极漏泄电流: 400 nA

功率耗散: 6.25 kW

最小工作温度: - 40 C

最大工作温度: + 125 C

高度: 38 mm

长度: 140 mm

宽度: 130 mm

栅极发射极最大电压: +/- 20 V

包装数量: 2只

二极管的方法的示意图：

1. 将电流探头加在上管IGBT的集电极

2. 将电压探头加在上管IGBT的CE极间

3. 将电压及电流的瞬时值的积做为一个函数通道，表示二极管的瞬时功率

4. 用示波器捕捉上管二极管的反向恢复时刻

当前光伏发电已成为太阳能资源开发利用的重要形式，其中大型光伏电站的接入，大规模光伏接入将对电网电压水平、短路电流水平、电能质量、稳定性及调度运行等带来很大影响，特别是在电网故障时大功率光伏系统的突然脱网会进一步恶化电网运行状态，带来更加严重的后果[1]。

　　目前大功率光伏发电系统，主要接入中低压光伏发电系统当中，为了应对大规模光伏发电系统的接入，确保大功率光伏系统接入后电力系统运行的可靠性、安全性与稳定性，除了加强相应的电网建设、增加电网的调控手段，还需要对大功率光伏发电系统接入电力系统的技术要求作出相应的规定，以期不断提高光伏发电机组和光伏电站的运行特性，降低大规模光伏接入对电网带来的不利影响。为此，世界各国相继制定了新的电网法规来规范中低压系统的并网[错误!未找到引用源。-8]，其中低电压穿越(Low VoltageRide-Through, LVRT)能力是目前光伏发电接入电网稳定问题中亟待解决的重要难点。大功率光伏发电系统的低电压穿越控制与全功率风力发电并网系统的低电压控制有一定的相似之处，但考虑到光伏发电系统本身的特性与风力发电系统有本质区别，十分有必要单独对光伏电压穿越进行系统的研究，

　　本文首先介绍了光伏电站并网准则对LVRT 的要求，接着分析了电网电压骤降故障下(包括平衡跌落与不平衡跌落)光伏电站的瞬态特性及其LVRT 技术的要点;在此基础之上提出了电网电压故障时，逆变器系统的控制方案，并给出仿真和实验结果。

　　2. 光伏电站低电压穿越的特性

　　2.1 并网导则对光伏LVRT 的要求

　　德国在2008 年前后出台了主要针对中，低压并网设施的并网导则[2]，规定了不同类型并网发电设备在电网故障时刻需要保持并网的边界条件

　　1)在跌落程度为100%，跌落时间小于150ms 的电网故障过程中，发电单元必须保持并网。

　　2) 在蓝线以下的电网故障范围内，对于发电单元是否保持并网不做要求。在电网故障是处于边缘线以内的电网电压跌落类型，发电单元必须保持并网，并且不能引起电网的不稳定。
