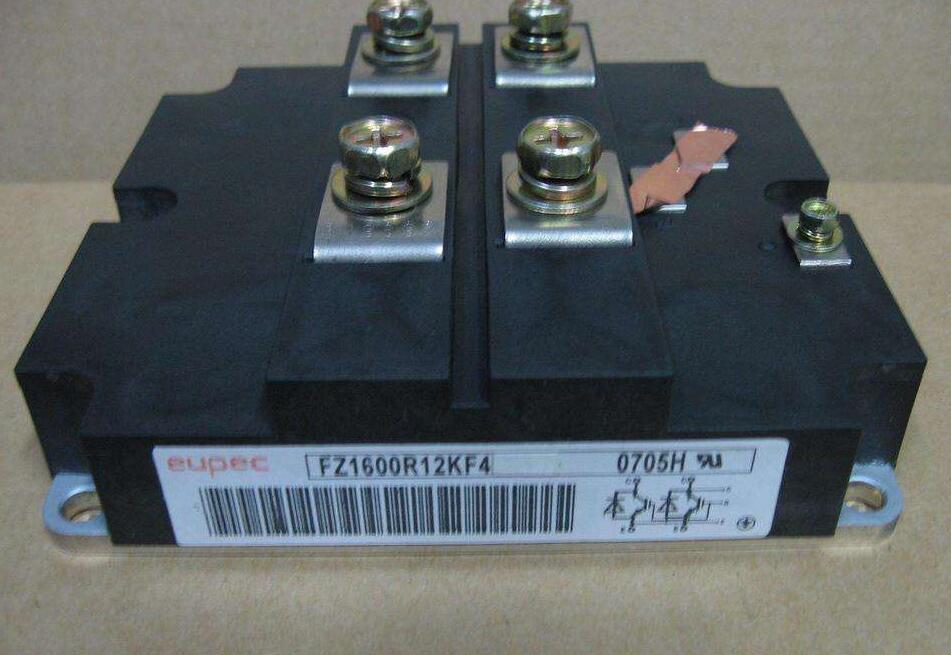

基本参数

制造商: 英飞凌

产品种类: IGBT 模块

集电极发射极最大电压 VCEO: 1200 V

集电极射极饱和电压: 2.7 V

在25 C的连续集电极电流: 800 A

栅极射极漏泄电流: 400 nA

功率耗散: 5.4 kW

最小工作温度: - 40 C

最大工作温度: + 125 C

高度: 38 mm

长度: 140 mm

宽度: 130 mm

栅极发射极最大电压: +/- 20 V

包装数量: 2只

对关断过程中电压尖峰的认识

通常在大功率的 通常在大功率的IGBT的应用中，有源钳位的功能是非常必要的 有源钳位的功能是非常必要的，而功率越

小，必要性越低。其原因是随着系统的功率变大，IGBT的di/dt会增大，杂散电感也会越大，因此电压尖峰会越高。

下表说明不同IGBT在关断额定电流时的di/d 的水平：

在IGBT短路时，关断短路电流的di/dt会更高，比关断额定电流要高很多，因此短路时电压尖峰更高。所以有可能出现，驱动器发现了IGBT的短

路现象，并且也及时关断，但是由于di/dt太高，产生了非常高的电压尖峰，在关断该短路电流后仍然可以打坏了IGBT。这时，有源钳位电路就

非常必要。假设母排杂散电感为100nH，则在7000A/us的电流变化率下，电压尖峰将高达700V。

为了验证双dq 坐标系解耦对光伏系统低电压穿越的作用，在仿真中设置如下的不平衡跌落，A，B 两相跌落75%的幅值，跌落时间550ms，则A，B 两相的幅值由1pu 跌落到0.25pu，经过双dq 坐标系解耦计算得出电网电压的正序有功值由1pu 跌落至0.45pu，根据无功功率补偿系数的计算公式，假设无功补偿系数K 为2 的情况下，则无功电流补偿值应为1.1pu，但根据并网导则，由于是不平衡跌落，因此无功电流的最大补偿值被限制为0.4pu。而有功电流是根据限幅以前的无功电流值计算，因此在跌落过程中为0。直流侧电压在跌落过程中上升，由于电网电压不平衡，和并网电流的平衡造成有功功率的波动，从而直流侧电压有明显的波动，由仿真波形可以看出，虽然跌落深度达到了75%，但基于双dq 解耦坐标系的控制锁相方式能够很好的计算出电网跌落的正负序分量，并给予相应的有功，无功电流给定值变化，减弱电网跌落造成的影响，可以看出电网跌落和恢复过程中，并网电流只有很小的过流幅度，具有良好的低电压穿
