基本参数

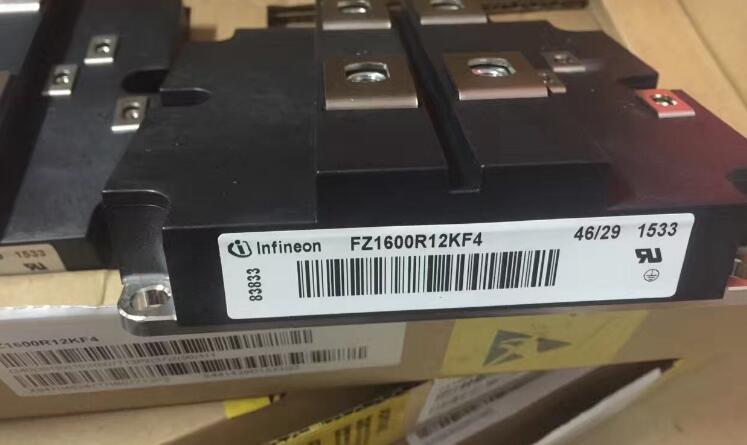

制造商: 英飞凌

产品种类: IGBT 模块

集电极发射极最大电压 VCEO: 1200 V

集电极射极饱和电压: 2.7 V

在25 C的连续集电极电流: 1600 A

栅极射极漏泄电流: 400 nA

功率耗散: 10 kW

最小工作温度: - 40 C

最大工作温度: + 150 C

高度: 38 mm

长度: 140 mm

宽度: 130 mm

栅极发射极最大电压: +/- 20 V

包装数量: 1只

续流二极管的风险与外部参数的关系

在外部参数发生变化时，二极管的风险也在发生变化，在此，我

们举个参数，

1. 结温，

2. 续流电流的大小，

3. 母线电压的高低

A. 当结温越低，二极管的速度越快，反向恢复电流后沿也越陡峭，产生的电压尖峰也越高，情况越恶劣

B.二极管关断大约10%的额定电流时，其关断时的功率会出现最 其关断时的功率会出现最高峰，关断

1倍额定电流时，功率次之，关断

2倍额定电流时，功率再次之；也就是说，电流越小，情况越恶劣；

C. 母线电压越高，情况越恶劣；在IGBT开通时，Rgon的影响很大，它可以影响di/dt的速度 反向恢复电流的峰值，进而决定开通损耗，所以确定Rg最好的方法是靠双脉冲测试法动态调试该参数。

在IGBT开通时，Ic开始增长，而此时上管IGBT的续流二极管处于反向恢复，该二极管没有阻断能力，上管Uce=0。在I 开始增长时 杂散电感上感应的电压的 Us c开始增长时，杂散电感上感应的电压的

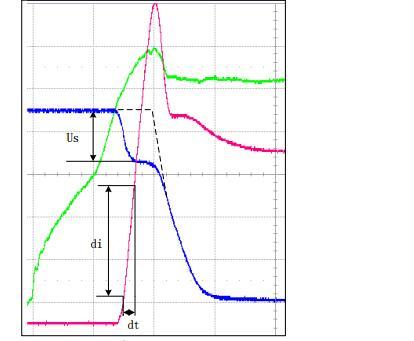

方向如下图所示，是与母线电压相反的，所以此时在下管的Vce上测得的波形出现了一个缺口 如右图波形中的虚线所示 这个缺口Us，这个缺口电压产生的原因是杂散电感抵消了一部分母线电压。也就是说，缺口的电压是杂散电感上的感应电压。

大功率光伏发电仿真平台，500KVA 光伏电池单元由并网逆变器接变压器，网侧采用LC 型滤波器最后并入配电网。其硬件参数： L=0.17mH，C=600μf，fs=2KHz，直流侧额定电压为500V，并网电压为380V。首先验证平衡跌落条件下的低电压穿越过程如图 所示，电网跌落15%幅值，则电网有功值由1pu 降低到0.85pu，跌落时间550ms，根据无功功率补偿系数的计算公式，假设无功补偿系数K 为2 的情况下，则无功电流补偿值为0.3pu，根据系统总容量计算，此时的有功功率输出值为0.7pu，直流电压在电网跌落过程中上升至某稳定值，由于此时的跌落幅度较小，系统调节速度快，并网电流的动态过程较为稳定，未见明显的并网电流波动。
