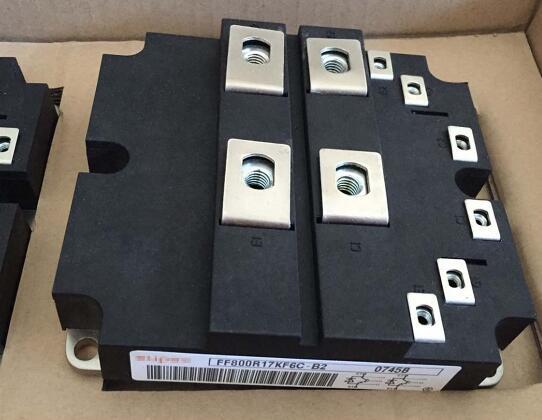

详细参数

制造商: 英飞凌

产品种类: IGBT 模块

集电极发射极最大电压 VCEO: 1700 V

集电极射极饱和电压: 2.6 V

在25 C的连续集电极电流: 1300 A

栅极射极漏泄电流: 400 nA

功率耗散: 6.25 W

最小工作温度: - 40 C

最大工作温度: + 125 C

封装: Tray

高度: 38 mm

长度: 140 mm

宽度: 130 mm

栅极发射极最大电压: +/- 20 V

包装数量: 2只

驱动及吸收电路对 IGB T 开关过程的影响 笔者在进行开关电源设计时 ,使用了如图 1 所示的主电 路。

　在下图所示主电路中 ,对驱动及吸收参数进行了不同的选 择试验 ,即对 RG、RX、CX 的取值进行了不同的选择 ,以下对几 种选择试验情况分别说明。 (1) 驱动较快 ,吸收较轻 ,驱动负压较小 取 RG 值较小 ,RX 值较大 ,CX 值较小。试验过程中 ,先不 加主电路中的 V2 ,使控制及驱动电路正常输出 ,然后再使 V2 从 0 逐渐升高 ,并随时观察 IGB T 的 GE 间波形 ,我们发现其 GE 间的波形随 V2 的变化而有所变化。 IGB T 的 GE 间波形在其同一桥臂的另一只管子开通时产 生了较高的电压尖锋 ,且 V2 值越高 ,其尖峰越高。在 V2 升至 一定值时 ,其尖峰值甚至高至使 IGB T 导通的程度 ,从而产生 同一桥臂的共导 ,使 IGB T 失效 ,无法正常工作。值得注意的 是 ,富士、三菱等公司的驱动厚膜电路 ,为防止保护误动作 ,均 设有一定的保护盲区。所以在上述电路参数的试验中 ,由于尖 峰较窄 ,共导时间很短 ,保护电路无法动作 ,使 IGB T 多次受过 电流冲击而失效。 由于所选参数无法使 IGB T 正常工作 ,故此电路参数根本 不能进入运行试验。 (2) 驱动较快 ,吸收较轻 ,驱动负压较大 RG、RX、CX 的取值同(1) ,使 IGB T 的 GE 间波形的负电压 增大。试验步骤同上。观察 IGB T 的 GE 间波形 ,其在另一只 管子开通时的尖峰值虽然绝对值未小 ,但由于驱动负压增大 , 使其值下降 ,不时出现较高的尖峰。虽然 IGB T 可工作 ,但长 期运行仍很不可靠 ,故也未对其进行运行试验。 (3) 驱动较快 ,吸收较重 ,驱动负压较小 取 RG 值较小、RX 值较小、CX 值较大 ,试验步骤同 (1) 。 IGB T 的 GE 间波形在 V2 升至额定值后 ,其同一桥臂的另一只 管子开通造成的尖峰很小 , IGB T 可正常工作 ,对此电路参数 进行了运行试验。 (4) 驱动较慢 ,吸收较轻 ,驱动负压较大 取 RG 值较大、RX 值较大、CX 值较小。试验步骤同 (1) 。 IGB T 的 GE 间波形在 V2 增加至额定值后 ,其尖峰仍能保证在 0 V 以下 ,IGB T 可正常工作 ,对其进行了运行试验。 2. 不同参数对 IGB T 失效的影响 在上述所进行的各种参数的试验中 ,我们发现 ,(1) 所用参 数 IGB T 必然失效 ; (2) 所用参数 ,虽然 IGB T 可以工作 ,但也 存在使 IGB T 失效的危险 ; (3) 所用参数在运行试验中发现其 吸收电阻 RX 非常热 ,且在运行期 IGB T 失效比较频繁 ; (4) 所 用参数
