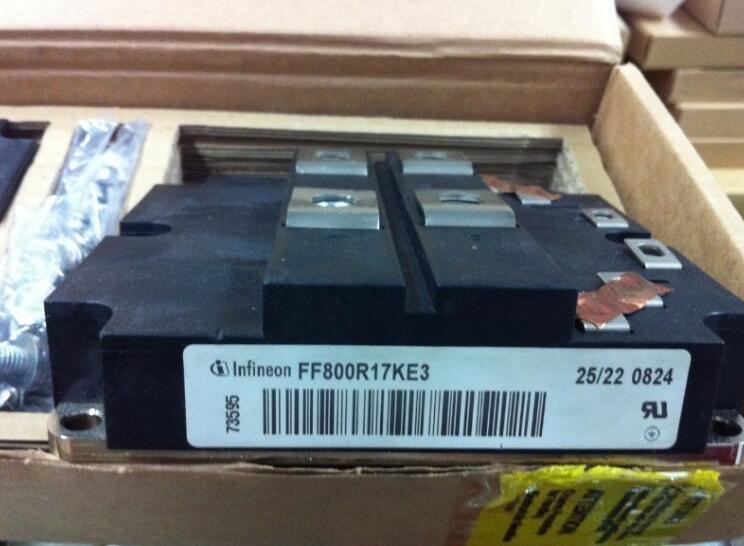

详细参数

制造商: 英飞凌

产品种类: IGBT 模块

集电极发射极最大电压 VCEO: 1700 V

在25 C的连续集电极电流: 1150 A

最小工作温度: - 40 C

最大工作温度: + 125 C

封装: Tray

高度: 38 mm

长度: 140 mm

宽度: 130 mm

栅极发射极最大电压: +/- 20 V

包装数量: 2只

IGBT 失效的原因分析 在(1) 所用参数的试验中 ,对 IGB T 的失效已作分析 ,即由 于上、下桥臂共导造成对 IGB T 的重复过流使 IGB T 失效。 (2) 所用参数的失效原理同(1) 。现只对(3) 所用参数的失效原 因进行分析。如图 2 ,以 IGBT1 开通为例分析 , IGBT1 在开通 过程中 ,由于其 GE 间电压下降 ,引起 CX1通过 RX1和 IGB T 的 放电电流 I1 及通过 IGB T1 和 RX2对 CX2的允电电流 I2 。因为 (3) 新选参数中 ,RX1 、RX2较小 ,CX1 、CX2较大 ,所以 ,CX1 、CX2上 贮存的电能较大 ,且允放电阻尼较小 ,引起 IGB T 在开通过程 中较大的电流尖峰 I1 + I2 ,对 IGB T 而言 ,由于开关电源负载呈 感性 ,所以此时负载电流的影响还较小。由于开通时电流尖峰 较大 ,造成较大的开通应力 ,久之使 IGBT 失效。

由于(4) 所选 RX 值较大 ,CX 值较小 ,故 CX 上贮存电能较 少 ,IGB T 开通过程中的电流尖峰较小 ,维持时间也较短 ,减少 了开通应力 ,使 IGB T 可安全运行。

结论 IGB T 在应用时 ,其驱动电压上升不能太慢 ,但也不宜太 快 ,驱动电压上升速率太高 ,需要较重的吸收电路才能使 IG2 B T 正常工作 ,但同时也增大了开关应力 ,使器件寿命缩短。所 以选择适宜的驱动电压上升速率、较轻的吸收电路参数 ,能使 器件长期可靠工作。如能采用零电压零电流开关技术 ,效果会更佳。
