IPM（智能功率模块）内部集成了丰富的监测和保护功能，方便客户使用。其中最重要的就是短路保护功能。IPM使用带短路能力的IGBT做功率开关，而且自带过流保护电路，通过ITRIP脚监测过电流和短路电流，激活故障输出信号并关断所有6个IGBT，在简化客户设计的同时保证了系统可靠性。接下来我们简单介绍一下如何进行正确的IPM短路保护设计。
首先，每个IPM规格书都会给出其IGBT的短路额定值。以CIPOS MINI系列的IKCM30F60GA为例，其短路时维持间为5us，测试条件为VDC＝400V，Tj=150°C，VDD=15V。注意当测试条件改变时，短路维持时间会相应改变。具体数值可查询相关资料。
当我们设计过流和短路保护电路时，应当考虑保护电路响应时间Tsc要小于IPM短路额定值。Tsc通常包含外部的RC滤波器时间常数和IPM内部的驱动器延迟时间。（英飞凌igbt厂家）
在家用电器等应用中常使用单电阻采样电路，并通常使用RC低通滤波器消除采样电阻上的高频噪声。下图是采用单电阻采样的典型电路。

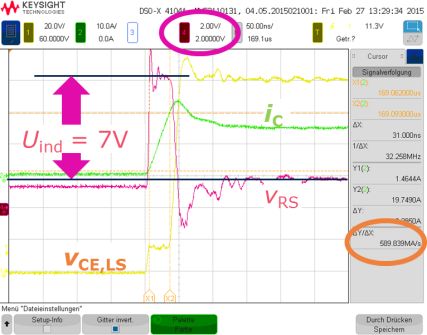

由于线路和电阻上的漏感，采样信号会畸变。假如我们常用下图的采样电阻，在T = 25°C, VDC = 125 V, diC/dt = 590 A/µs时测得波形如下：
测试结果: Uind = 7 V，所以得到漏感Lsh = 7V / 590A/µs = 11.9 nH。用频域的传递函数来表述采样信号，因为R1≫RS+s∙Lσ，可以得到
。显然，当
时，滤波效果最理想。因此我们可以得到
。带入前面得到的数据：Ls =11.9 nH，RS = 30 mΩ，取R1 = 100 Ω，得到C1 = 3.966 nF，所以取 C1 = 3.3 nF。经过实测我们发现使用100 Ω和3.3 nF会引起轻微的过补偿：

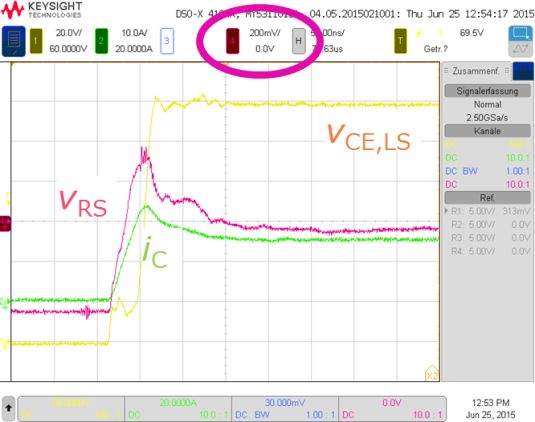

经过微调，使用470 Ω 和680 pF得到更好的结果:
由此，我们得到外部的RC滤波器时间常数为0.32µs，当然在实际应用中考虑到器件参数一致性，需要预留一定余量，推荐客户使用1µs左右的时间常数，通常不超过2µs。
同样以CIPOS MINI系列的IKCM30F60GA为例，其内部驱动器相应短路信号延迟时间为1.47µs，测试条件为Tj=25°C，VDD=15V。

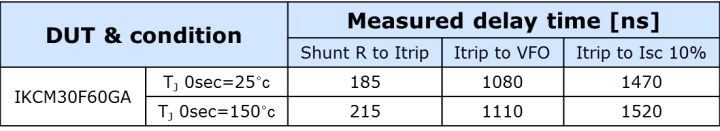

考虑到驱动器动态特性有温漂，我们在全工作温度范围内做了测试，结果如下：
可见IPM内部驱动器短路保护延迟时间保证小于2µs。所以这个短路保护电路的响应时间Tsc是3µs，IPM是安全的。

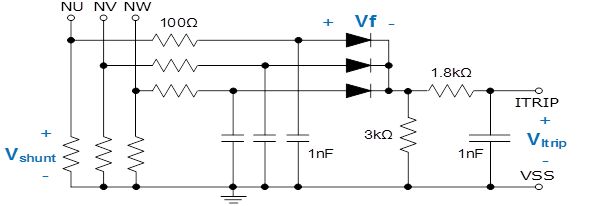

其余常见的采样电路有带二极管解耦的3电阻采样：
这里的采样电阻
，滤波电路时间常数由两级时间常数相加得到(100Ωx1n)+(1.8kΩx 1n) = 1.9µs。

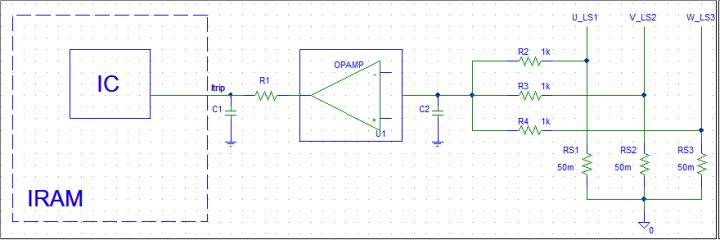

如果采用带比较器的过流保护电路，则需要小心选择RC常数。总滤波电路时间常数除了两级RC，还要考虑比较器响应时间。
