目前IGBT驱动的主要方式

编辑 :

深圳逸盛通科技有限公司

时间 : 2018-10-23 20:42 浏览量 : 38


目前IGBT驱动的主要方式


image.

驱动电路简单,但是没有保护电路


保护主要采用检测饱和压降和检测发射极电流的方法。在电机驱动应用上,基本都采用检测饱和压降来作为保护。



image.

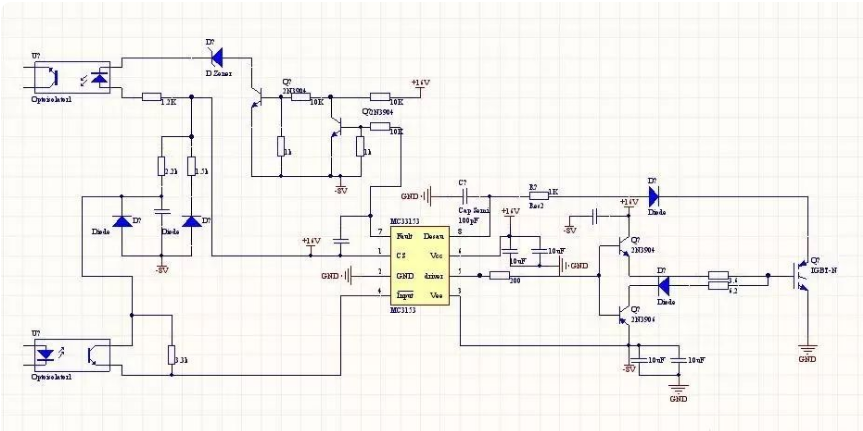

安森美MC33153方案,芯片外部采用光耦隔离,用饱和压降检测实现短路和过流保护。



image.

MC33153成熟应用方案




Avago




image.

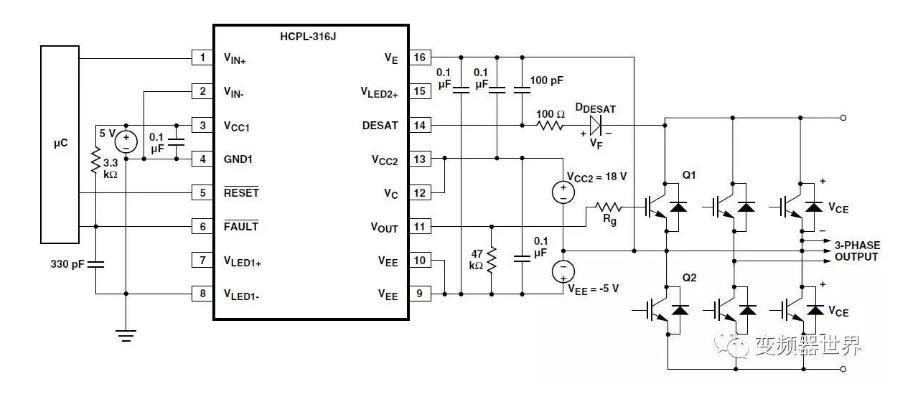

HCPL-316J典型应用,芯片内部采用光耦隔离,整个驱动方案类似Infineon 1ED芯片的使用,只是Infineon采用脉冲变压器隔离。





image.

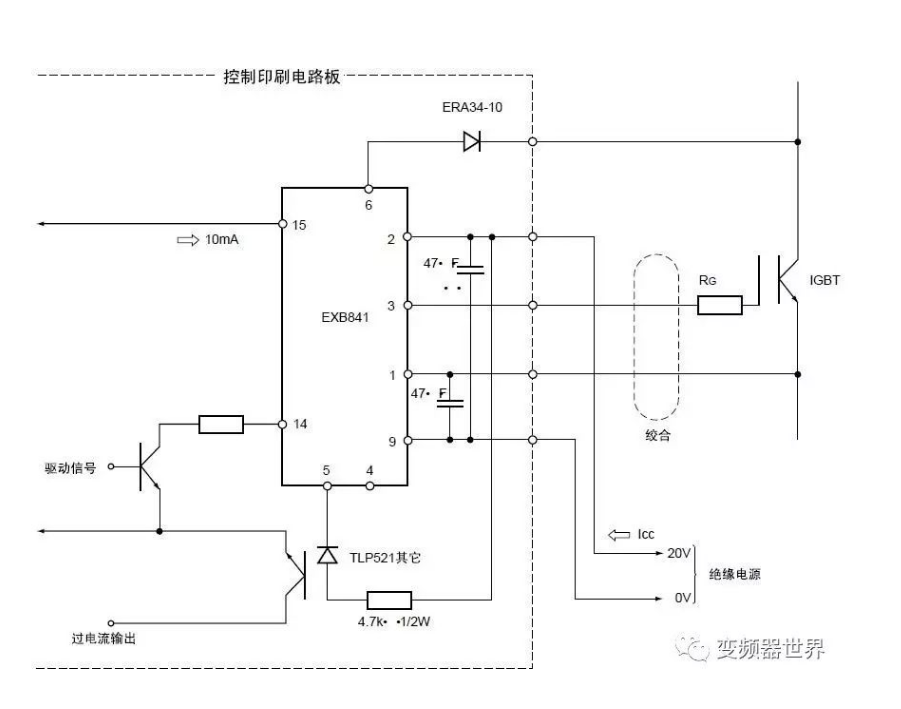

富士系列混合驱动IC典型应用:光耦隔离驱动芯片,检测饱和压降作为过流和短路保护。



通过比较,使用Infineon(英飞凌)驱动芯片的优点是:

1、内部集成脉冲变压器,起到隔离作用;

2、大的电流驱动能力,工作电压范围切合IGBT驱动要求,电路设计较简单;

3、具有保护功能。
