IGBT是场效应管吗？

编辑 : 深圳逸盛通科技有限公司 时间 : 2019-01-13 21:31 浏览量 : 145

IGBT

IGBT（绝缘栅双极晶体管）绝缘栅双极晶体管是由BJT（双极晶体管）和MOS（绝缘栅场效应晶体管）组成的复合完全控制电压驱动功率半导体器件，其具有两个MOSFET。 GTR的高输入阻抗和低导通电压降的优点。 GTR饱和电压降低，载流密度大，但驱动电流大; MOSFET驱动功率小，开关速度快，但导通电压降大，且载流密度小。 IGBT结合了上述两种器件的优点，具有低驱动功率和降低的饱和电压。适用于直流电压为600V及以上的转换器系统，如交流电机、逆变器、开关电源、照明电路、牵引驱动和其他领域。

igbt

IGBT是场效应管吗？

变频器功率部分最核心的器件就是IGBT，他不是场效应管，因为场效应管电流做不大，而IGBT电流随便都在几十安培，我们知道三极管电流可以做的大，那么重点来了，IGBT就是采用了场效应管和三极管的优点，研发出来的新产品（当年），场效应管比较容易控制，他属于电压控制器件，不需要像三极管那样需要很大的电流。所以IGBT是一个很典型的小电压控制大电流的器件，现在在变频器，风电，光伏，大功率电源，电动汽车驱动器（特斯拉）等上广泛采用.

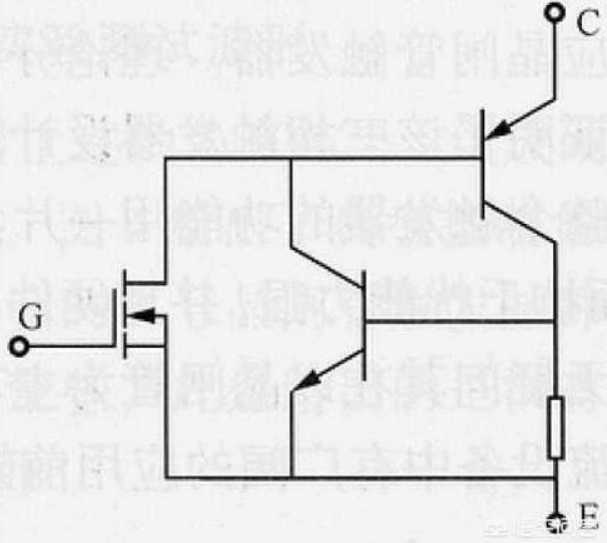

图一，图二左边都是实物剖面等效图，其他都是我文字描述的示意图，驱动管子的极用的场效应管的栅极G，另外两个用的是三极管常用的集电极C和发射极E，而不是场效应管的漏极D个和源极。

IGBT是场效应管吗？
